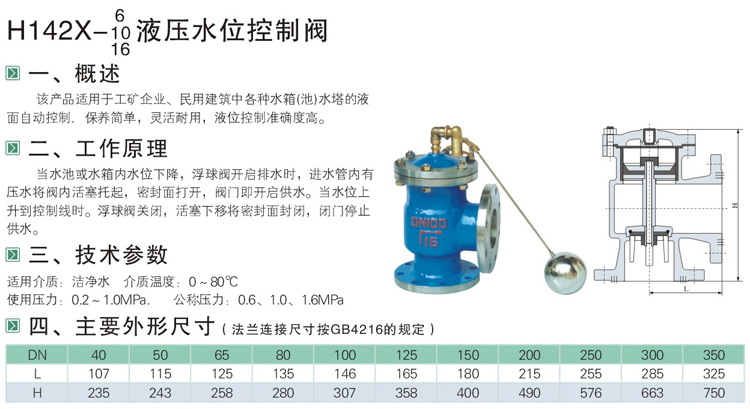

H142X型液壓水位控制閥，H142X型液壓水位控制閥原理、技術參數，H142X型液壓水位控制閥尺寸。H142X型液壓水位控制閥屬于全自動水位控制閥，不需要電，全自動工作模式，是一種自動控制水箱、水塔液面高度的水力控制閥。規格口徑DN40到DN200。

H142X型液壓水位控制閥價格

　　H142X型液壓水位控制閥價格，全自動水位控制閥價格，我們可能做不到價格最低，但是我們能做到提供的每臺產品都100%合格的產品，保證有后續的售維護能力。我們是老廠家，H142X型液壓水位控制閥價格能做到童叟無欺。放心購買！價格不是購買產品的關鍵，質量和后期服務能力，才是您購買的關鍵。

H142X型液壓水位控制閥工作原理

　　H142X液壓水位控制閥，是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。該產品適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。

H142X液壓水位控制閥工作原理

　H142X液壓水位控制閥當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

H142X液壓水位控制閥技術參數

使用介質：潔凈水；
使用壓力：H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa；
H142X-10-A：0.05MPa～1MPa；
介質溫度：≤60℃。規格口徑：DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm。


液壓水位控制閥H142X安裝典型圖

液壓水位控制閥安裝在主管上，浮球裝置固定在了水箱，池壁上。固定的位置、高度，就是您需要控制的水液壓水位控制閥液面高度。瑞奇液壓水位控制閥是可以分開安裝的。通過一根4分的導管，連接主閥與浮球裝置，安全、穩定。液壓水位控制閥組合還有需要安裝的閥門有：Y型過濾器、彈性座封閘閥，方便檢修使用和維護管道安全。

H142X液壓水位控制閥性能特點

1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便。

H142X液壓水位控制閥安裝形式及注意事項:

　　H142X液壓水位控制閥將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭；H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；在水箱內出水管高于水位線處鉆一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。液壓水位控制閥因主閥關閉要滯后浮球閥關閉約30～50秒，故水箱要有足夠的空余容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。

H142X液壓水位控制閥主要連接尺寸:

型號	規格	英寸	D(mm)	A(mm)	B(mm)	H(mm)	n-d
H142X	50	2	160	102	90	195	4-18
	65		180	116	116	260	4-18
	80		195	123	120	270	8-18
	100	4	220	135	130	295	8-18
	150	6	285	183	158	330	8-22
	200	8	340	228	228	435	8-22\12-22
